ntc（negative temperature coefficient）热敏电阻器是指随温度上升电阻减小、具有负温度系数特点的热敏电阻器。它是以锰(mn)、钴(co)、镍(ni)、铁(fe)、铜(cu)和铝(al)等金属氧化物为主要材料，采用陶瓷工艺制造而成。

在各种交、直流电路中，大部分的元器件都具有正温度系数特性，如线圈、lcd显示屏、晶体管、石英振荡器等。精密电路或对温度特别敏感的元器件受到温度影响后，会产生零点温度漂移或灵敏度随温度漂移，引起比如信号失真、扬声器的声音走调、石英震荡器频率波动、性能不稳等现象。而要在相当广的温度范围内获得良好的工作状态，保持阻值稳定，选用一个或多个ntc热敏电阻与之配合使用，利用ntc热敏电阻的负温度特性可抵消温度对电路中元件特性的影响，起到温度补偿的作用，使电路在较宽的温度范围稳定可靠地工作。

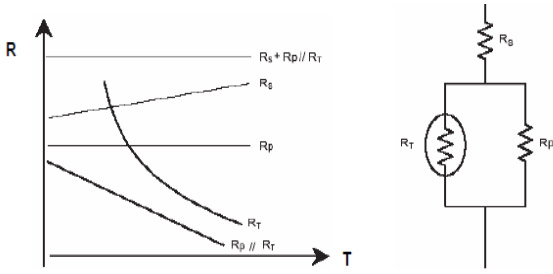

下图补偿型ntc热敏电阻器温度补偿原理及应用电路图：

时恒电子作为行业内专注于ntc热敏电阻器研发生产的企业，生产的补偿型ntc热敏电阻器具有可靠性高、稳定性好、互换性好、一致性好等特点，并通过了ul、cul、cqc、tuv等产品安全认证。

使用补偿型ntc热敏电阻器可简化温度补偿电路设计的复杂性，降低电路成本，使元件获得良好的温度适应性。
