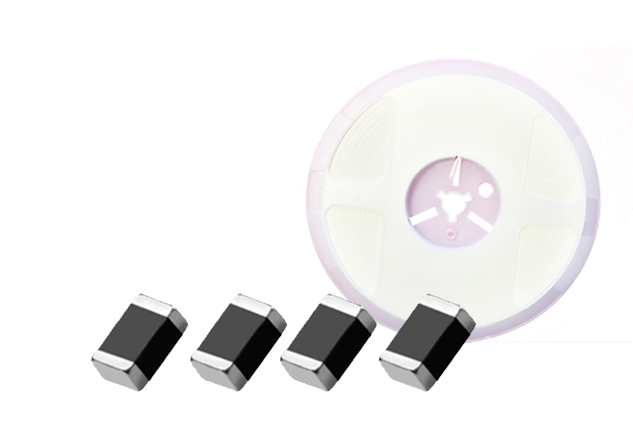

cmf0402系列贴片热敏电阻

全国热线

025-5239-0195
151-5068-4491
135-0518-8053

0603贴片

0402系列ntc贴片热敏电阻介绍：

ntc热敏电阻是一种由锰、钴、镍为主多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体，对温度变化的敏感度极高，其零功率电阻值随着本体温度升高而降低，随着温度的升高电阻值呈指数关系下降，温度系数高达（3~6%/℃），微小的温度变化会引起很大的电阻值变化。根据热敏电阻的r-t阻值温度曲线，可以测算出每一个温度点精确的电阻值，在电路中就可以通过电阻值来实现温度的数字化对应，用来进行温度的测量和控制。

0402系列ntc贴片热敏电阻特点：

1）体积小，无引线，焊接性能优良，适合高密度表面贴装；

2）瓷体表面采用玻璃包封，耐潮湿性能好，可靠性与稳定性高；

3）工作温度范围广：-40℃~ 125℃；

4）高精度的电阻值和b值常数；

5）符合rohs环保标准

0402系列ntc贴片热敏电阻应用范围：

温度测量：电子温度计、电子万年历、电子钟温度显示、电子礼品等；
温度控制：手机、汽车电话、笔记本电脑、智能穿戴设备等设备充电电池的温度传感；
温度补偿：移动通信设备的晶体管、ic和晶体振荡器的温度补偿。

0402系列ntc贴片热敏电阻性能参数：

型号	电阻值(25℃) (kω)	b常数(25/50℃)（k）	b常数(25/85℃)（k）	允许工作电流(25℃)（ma）	耗散系数 (mw/℃)	热时间常数 (s)
qn0402x102f3450fb	1.0	3450±1%	3500	1.00	1.0	<3
qn0402x152f3950fb	1.5	3950±1%	3987	0.81
qn0402x222f3450fb	2.2	3450±1%	3500	0.67
qn0402x222f3950fb	2.2	3950±1%	3987	0.67
qn0402x332f3450fb	3.3	3450±1%	3500	0.55
qn0402x332f3950fb	3.3	3950±1%	3987	0.55
qn0402x472f3500fb	4.7	3500±1%	3545	0.46
qn0402x472f3950fb	4.7	3950±1%	3987	0.46
qn0402x682f3500fb	6.8	3500±1%	3545	0.38
qn0402x682f3950fb	6.8	3950±1%	3987	0.38
qn0402x103f3380fb	10	3380±1%	3435	0.31
qn0402x103f3900fb	10	3900±1%	3935	0.31
qn0402x153f3950fb	15	3950±1%	3987	0.25
qn0402x223f3950fb	22	3950±1%	3987	0.21
qn0402x333f4050fb	33	4050±1%	4100	0.17
qn0402x473f4050fb	47	4050±1%	4100	0.14
qn0402x473f4485fb	47	4485±1%	4545	0.14
qn0402x493f3937fb	49.1	3937±1%	3973	0.13
qn0402x503f4100fa	50	4050	4100±1%	0.13
qn0402x683f4150fb	68	4150±1%	4210	0.12
qn0402x683f4485fb	68	4485±1%	4545	0.12
qn0402x104f4250fb	100	4250±1%	4310	0.10
qn0402x104f4360fb	100	4360±1%	4403	0.10
qn0402x104f4485fb	100	4485±1%	4545	0.10
qn0402x154f4500fb	150	4500±1%	4582	0.08
qn0402x224f3950fb	220	3950±1%	3987	0.06
qn0402x224f4250fb	220	4250±1%	4310	0.06
qn0402x224f4500fb	220	4500±1%	4582	0.06
qn0402x334f3950fb	330	3950±1%	3987	0.05
qn0402x334f4500fb	330	4500±1%	4582	0.05	1.0	<3
qn0402x474f4000fb	470	4000±1%	4045	0.04
qn0402x474f4500fb	470	4500±1%	4582	0.04
qn0402x684f4100fb	680	4100±1%	4135	0.03
qn0402x684f4500fb	680	4500±1%	4582	0.03
