今天时恒电子来给大家分享有关大功率型ntc热敏电阻器温度补偿技术原理及应用：

大功率led照明灯一般采用恒流驱动器，其输出电流不随输入电压、负载及环境温度的改变而变化。但是当led所处环境温度高于安全工作点温度时，led的正向电流就会超出安全区，使led的寿命大为降低甚至损坏。这正是恒流驱动器的缺点，因为维持输出电流不变只会促使led的温度进一步升高。解决方法是利用温度补偿电路来不断减小led的正向电流值，避免led因温度过高而损坏。

1、大功率led温度补偿方案

如何有效地保护高温条件下工作的大功率led，是急需解决的一个技术问题，这对延长大功率led的使用寿命很重要。解决大功率led的过热问题，主要有以下4种设计方案：

方案之一：通过合适的散热器将led芯片产生的热量及时散发掉，使芯片的结温降低。但该方案是在设计led灯具时预先采取的一种解决办法，并且必须给散热能力留出足够余量，在实际工作中很难保证达到既理想、又经济的效果。

方案之二：利用led驱动芯片内部的过热保护电路关断led驱动器的输出，迫使led熄灭，达到降温目的。该方案只是在极端情况下led驱动芯片被迫采取的过热保护措施，无法保证led长期稳定的工作。

方案之三：采用恒压/恒流式（cv/cc）led驱动器，其特点是当输出电流达到规定值时通过电流控制环使维持恒定。此方案属于被动的间接式过热保护措施，因为恒压/恒流控制电路是通过检测输出电流来启动电流环的，与led所处的环境温度并没有直接关系，所以不能根据led的温度来实时地调节输出电流的大小。

方案之四：专门设计一个led照明用温度测控系统。但因成本过高，难以在led照明领域大量推广应用。

分析可知，给led驱动器增加温度补偿功能是一种简便易行的j9九游会官网的解决方案。温度补偿的基本原理是一旦出现异常情况使led温度过高时，led驱动器能根据热敏电阻器检测到的温度，自动降低输出电流值，确保led工作在安全区域之内，这就从根本上解决了led过热损坏或使用寿命降低的难题，从而大大提高了led灯具的可靠性与安全性；当温度降低到安全区域时，led-~g动器的输出电流能自动回升到正常值。显然，这种带温度补偿功能的led驱动器芯片属于具有自动实时控制的“智能化”芯片，它不仅代表了高品质led驱动器的发展方向，而且具有重要的实用价值。

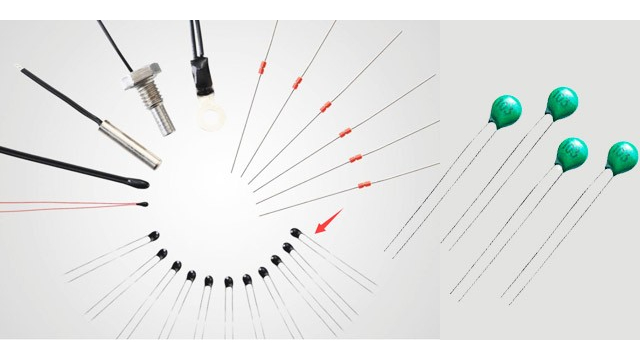

南京时恒电子科技有限公司拥有自主知识产权核心技术，拥有授权和受理专利61件，其中发明专利24件，江苏省高新技术产品8个，重点推广应用的新技术新产品4个，南京市新兴产业重点推广应用新产品5个。其中ntc热敏电阻器系列产品涵盖了浪涌抑制、温度补偿、精密测温、温度控制等应用，是国内专注生产ntc热敏电阻及其温度传感器的骨干企业。
