今天时恒电子小编来给大家分享移动内核控制器中的ntc热敏电阻应用：

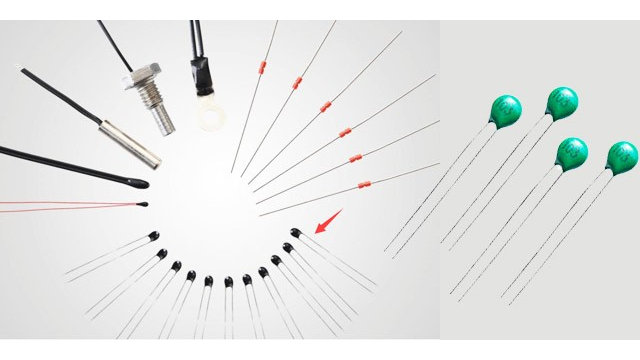

ntc热敏电阻中的ntc是negative temperature coefficient的缩写，意思是负的温度系数，所谓ntc热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。ntc热敏电阻器在室温下的变化范围在100~1000000欧姆，温度系数-2%~-6.5%。ntc热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。

ntc热敏电阻用于amd turion移动cpu内核控制器温升控制。

ntersil的新型r3控制器采用封装后调整来排除所有与封装相关的失误，并能够在整个温度范围内实现0.5%的精度，这是业内较高的精度。该器件采用2个交织通道来使输出电压纹波频率加倍，减小输出电压纹波振幅，同时减少元器件数量，降低元器件成本，降低功耗和缩小实际电路板。

isl6264是带有集成的栅极驱动器的双相控制器。isl6264的核心在于获得专利的r3技术——intersil功能强大的纹波稳压器(robust ripple regulator)调制器。与传统的多相控制器相比，isl6264可以实现较快的瞬态响应，因为负载瞬态过程中r3调制器能够改变开关频率。

为了延长电池寿命，intersil的isl6264通过自动使能不同的工作模式来支持psi_l。工作模式下，如果负载较重，控制器会命令进行双相连续导通模式(ccm)操作。当在更深的休眠模式或者轻负载工作模式下对psl_l进行断言时，isl6264会禁用一个相位，并在单相二极管换相模式(de)下工作，来轻负载时的效率。6-位数字-模拟转换器(dac)可以在0.375v到1.55v的范围内对内核输出电压进行动态调整。工作模式下，isl6264可以在整个温度范围内使内核输出电压的系统精度达到0.5%。还提供了单位增益差分放大器，以便实现远端cpu芯片感温。这样可以准确测量cpu芯片上的电压，并按照amd移动cpu指标的要求来进行调整。电流感应可以利用无损耗电感dcr感应或者精密电阻感应来实现。单个ntc热敏电阻网络可以对增益和dcr变化的时间常数进行热补偿。
